S/SX0950 RM

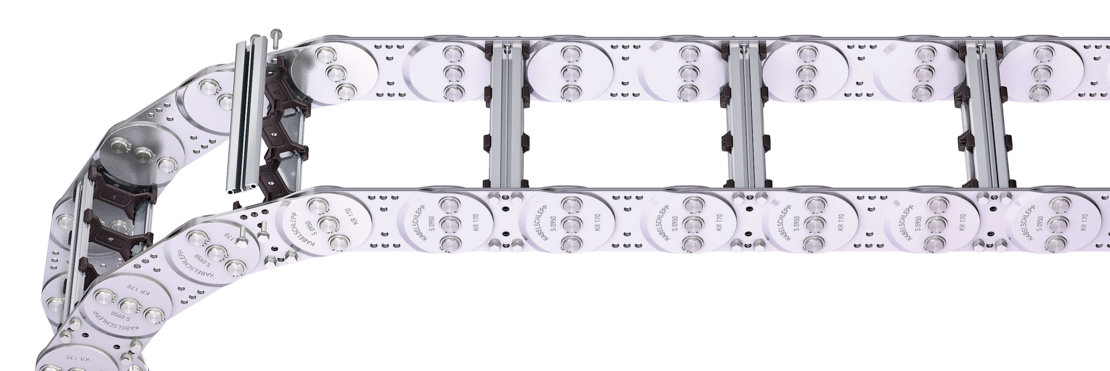

Entretoise en aluminium RM – Entretoise à cadre massive


Propriétés

  • Barres profilées en aluminium pour contraintes fortes et largeurs de chaînes maximales. Raccord vissé double des deux côtés « Heavy Duty ».
  • Personnalisation par cran de 1 mm disponible.
  • Extérieur / intérieur : vissage facile à desserrer.
HeavyDuty
test
Montage des entretoises standard tous les 2 maillons de chaîne

Montage des entretoises standard tous les 2 maillons de chaîne (HS : montage partiel)

Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure (B<sub>i</sub>) en largeur de cran de 1 mm
Bk de 125 – 600 mm en largeur par incrément de 1 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t
t
[mm]
hi
[mm]
hG
[mm]
hG'
[mm]
Bi
[mm]
BSt
[mm] *
Bk
[mm]
BEF
[mm]
qk
[kg/m]
9543687388 – 563106 – 581BSt + 19BSt + 287,78 – 10,68
* largeur par incrément de 1 mm
KR
[mm]
125140170200260290320350410600
Exemple de commande
Code de commande

S0950

150

RM

200

St

2375

HS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Le système de séparateurs est monté en standard sur chaque entretoise de liaison – pour le montage de séparateur, sur chaque 2e maillon de chaîne (HS).
En standard, les séparateurs ou le système de séparateurs complet (séparateurs avec séparation en hauteur) sont mobiles transversalement (version A).

Système de séparateurs TS0

sans cloison horizontale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A101410

Les séparateurs sont mobiles dans la section transversale.

Système de séparateurs TS0

Système de séparateurs TS1

avec cloison horizontale continue
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A1014102

Les séparateurs sont mobiles dans la section transversale.

Système de séparateurs TS1
Exemple de commande
Code de commande

TS1

A

3

VD0

VD1

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [nT].
En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1) veuillez indiquer également les positions [par ex. VD1] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.
Les séparateurs de bords font partie intégrante du système d’entretoises et ne doivent pas être commandés séparément.

Éléments de raccord

S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
Informations importantes

Attention : La variante de raccord standard FAI/MAI n’est possible qu’à partir d’un Bk de 122 mm.

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

A – Vissage vers l’extérieur (standard)
I – Vissage vers l’intérieur
H – Vissage pivoté de 90° vers l’extérieur
K – Vissage pivoté de 90° vers l’intérieur

Surface de raccord

I – Surface de raccord intérieure (standard)
A – Surface de raccord extérieure

Exemple de commande
Code de commande

acier

F

A

I

acier

M

A

I

Pièce de raccord

acier

acier

Point de raccord

F

M

Type de raccord

A

A

Surface de raccord

I

I

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
