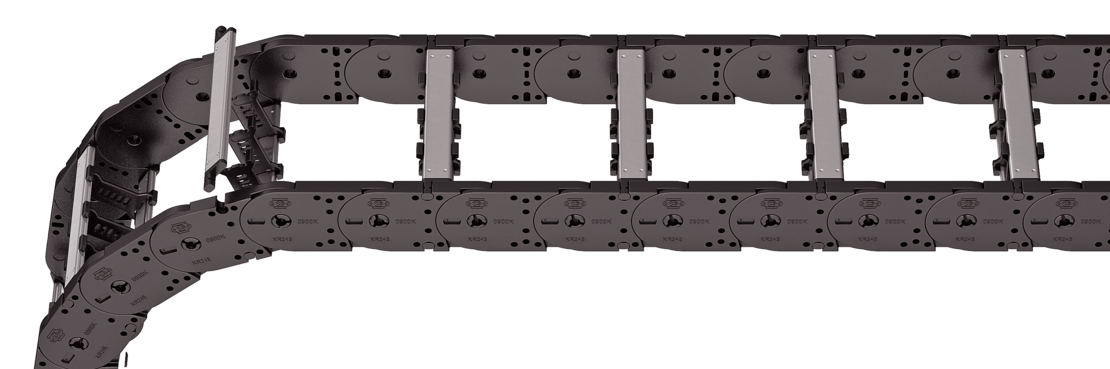

KC0900 RV

Traversino in alluminio RV – a telaio rinforzato


Proprietà

  • Profili in alluminio con adattatori in poliammide per carichi medio alti e grandi larghezze di catena. Assemblaggio senza viti.
  • Larghezze individuali con incremento di 1 mm.
  • Esterno/Interno: apribile con rotazione di 90°.
test
Montaggio traversini ogni 2 maglie

Montaggio traversini ogni 2 maglie, Standard, (HS: ogni due maglie)

Montaggio traversini ogni maglia

Montaggio traversini su ogni maglia (VS: ogni maglia)

Larghezza interna (B<sub>i</sub>) con passo di incremento di 1 mm
Bi da 100 – 500 mm con 1 mm di incremento in larghezza

Dimensioni

Dimensioni
Informazione importante

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi
Lunghezza catena LK: LK ≈ LS/2 + LB
Lunghezza catena Lk multiplo del passo t
t
[mm]
hi
[mm]
hG
[mm]
Bi
[mm] *
Bk
[mm]
BEF
[mm]
qk
[kg/m]
905878,5100 – 500Bi + 31Bi + 453,20 – 7,00
* con passo 1 in mm
KR
[mm]
130150190245300385
Esempio d'ordine
Chiave d'ordine

KC0900

400

RV

150

1890

HS

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Suddivisione interna

Sistema di separatori

I separatori vengono montati standard su traversini ogni 2 maglie (HS).
I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno della sezione (Versionee A).

Sistema di separatori TS0

senza divisori orizzontali
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A71410

I separatori sono mobili all’interno della sezione.

Sistema di separatori TS0

Sistema di separatori TS1

con suddivisione orizzontale continua
Vers.
aT min
[mm]
aT max
[mm]
ax min
[mm]
ac min
[mm]
nT min
A72514102

I separatori sono mobili all’interno della sezione.

Sistema di separatori TS1

Sistema di separatori TS2

con suddivisione orizzontale parziale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A821152

Con schema di suddivisione (passo di 1 mm). I separatori sono fissi all’interno della suddivisione, il sistema di separatori completo è mobile all’interno della sezione.

Disponibili in opzione separatori mobili (spessore del separatore = 4 mm).

Sistema di separatori TS2

Sistema di separatori TS3

suddivisione con divisori in poliammide
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A416/42*82

* Con divisori in alluminio

I separatori sono fissi mediante i divisori, il sistema di separatori completo è mobile all’interno della sezione.

Sistema di separatori TS3
Sistema di separatori TS3

Disponibili anche divisori in alluminio variabili con passo di 1 mm con ax > 42 mm.

ax (Interasse separatori) [mm]
ac (Larghezza nominale della camera interna) [mm]
16
8
18
10
23
15
28
20
32
24
33
25
38
30
43
35
48
40
58
50
64
56
68
60
78
70
80
72
88
80
96
88
112
104
128
120
144
136
160
152
176
168
192
184
208
200

Per l’impiego di divisori in poliammide con ax > 112 mm deve essere previsto un sostegno supplementare centrale da effettuarsi con un separatore apribile (ST = 4 mm). I separatori apribili posso essere applicati anche in sistemi di suddivisione già assemblati.

Esempio d'ordine
Chiave d'ordine

TS3

A

3

K1

K4

34

38

VR1

VR3

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [nT].
Indicare inoltre le camere [K] da sinistra verso destra e le distanze di montaggio [aT/ax].

In caso di suddivisioni orizzontali (TS1– TS3) indicare anche la variante di posizionamento [esempio VD23]
partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di
montaggio dei componenti.

Raccordi terminali

Esempio d'ordine
Chiave d'ordine

UMB

F

U

UMB

M

U

Raccordo terminale

UMB

UMB

Punto di fissaggio

F

M

Tipo di disposizione

U

U

Informazione importante

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
