LS/LSX1050 RMA

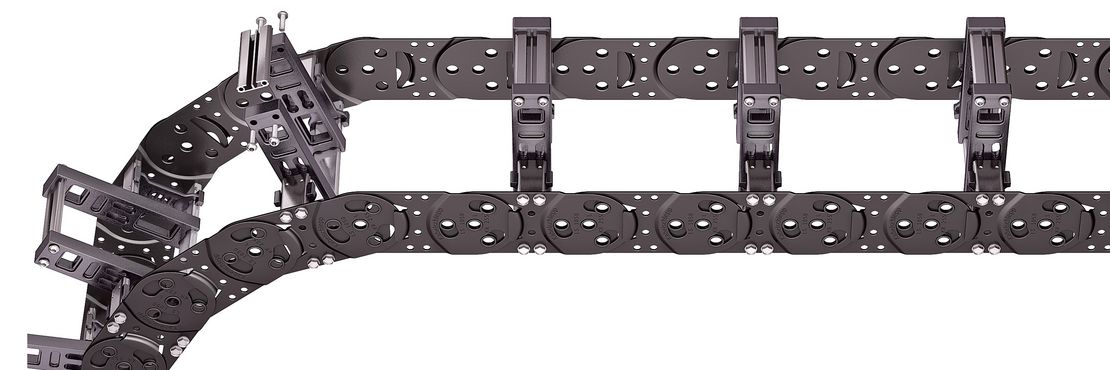

Aluminum stay RMA   Mounting frame stay


Vlastnosti

  • Aluminum profile bars with plastic mounting frame stays for guiding very large cable diameters.
  • The mounting frame stay can be mounted either inside or outside in the bending radius.
  • Available customized in 1 mm width sections.
  • Outside/inside: Screw-fixing easy to release.
test
Deliace priečky v každom druhom článku

Stay arrangement on every 2nd chain link, standard (HS: half-stayed)

Deliace priečky v každom článku

Stay arrangement on each chain link (VS: fully-stayed)

Svetlá šírka (B<sub>i</sub>) v 1 mm šírka mriežky
Bk von 200 – 400 mm v 1 mm mriežka

Rozmery

Rozmery
Dôležité informácie

The maximum cable diameter strongly depends on the bending radius and the desired cable type. Please contact us.

Dôležité informácie

Intrinsic cable carrier weight
Determining the intrinsic cable carrier weight strongly depends on the selected stay arrangement. Please contact us.

Calculating the cable carrier length
Cable carrier length LK: LK ≈ LS/2 + LB
Cable carrier length Lk rounded to pitch t
t
[mm]
hi
[mm]
hG
[mm]
Bi
[mm]
BSt
[mm] *
Bi1min
[mm]
Bi2min
[mm]
Bi3min
[mm]
Bk
[mm]
1055880184 – 384184 – 384358435BSt + 16
* v m šírky
Hi
[mm]
130160200
KR
[mm]
105125155195260295325365430
Príklad objednania
Objednávací kľúč

LS1050

280

RMA2

195

Sb

2415

HS

Assembly instructions

LS/LSX1050 RMA Assembly variants RMA 1

RMA 1 – assembly to the inside:
Gliding application is not possible when using assembly version RMA 1.
Observe minimum KR:
Hi = 130 mm: KRmin = 195 mm
Hi = 160 mm: KRmin = 260 mm
Hi = 200 mm: KRmin = 260 mm

LS/LSX1050 RMA Assembly variants RMA 2

RMA 2  – assembly to the outside:
The cable carrier has to rest on the side bands and not on the stays.
Guiding in a channel is required for support. Please contact our technical support at technik@kabelschlepp.de to find the corresponding guide channel.
Please note the operating and installation height.

Pripojovacie prvky

LS/LSX1050 End connectors – steel
LS/LSX1050 End connectors – steel
LS/LSX1050 End connectors – steel
LS/LSX1050 End connectors – steel
LS/LSX1050 End connectors – steel
Bod pripojenia

F – fixed point
M – driver

Spôsob pripojenia

A – threaded joint outside (standard)
I – threaded joint inside

Pripojovacia plocha

I – connection surface inside
A – connection surface outside

Príklad objednania
Objednávací kľúč

Steel

F

A

I

Steel

M

A

I

pripojenies­prvok

Steel

Steel

pripojenie­bod

F

M

Spôsob pripojenia

A

A

Pripojovacia plocha

I

I

Dôležité informácie

We recommend the use of strain reliefs at the driver and fixed point.
