KABELSCHLEPP

Standard Channel

Sheet steel guide channels


Vlastnosti

  • Simple version with customized fixing options.
  • Zinc plated sheet steel or stainless steel.
  • Standard lengths.
test
Deliace priečky v každom druhom článku

Zinc plated sheet steel / stainless steel

Deliace priečky v každom článku

Standard lengths 2000 / 3000 mm
Special lengths on request

Všetky piktogramy
Features
  • Universal installation – the channel side walls do not require aligning as there are no single side walls
  • Large support widths through sturdy U-design
  • Optionally available as a corrosion resistant, sea water resistant version
  • Easy fixing options:
    • standard angle brackets for screwing
    • welded on directly on site
    • different fixing variants
Individual solutions

We can also manufacture customized sheet steel guide channels for your application, taking into account virtually any request regarding customized shapes and fixing options.

Versions

One-sided arrangement

For one-sided arrangement of the cable carrier, the cable carrier slides behind the fixed point on a continuous slide support with run-on bevels.

Closed design

One part channel closed at the bottom and one part slide support with run-on bevels.

Open design

One part channel closed at the bottom and divided slide support with run-on bevels.

Dirt and liquids can drop through without restrictions.

Closed design

One part channel closed at the bottom and one part slide support with run-on bevels.

Open design

One part channel closed at the bottom and divided slide support with run-on bevels.

Dirt and liquids can drop through without restrictions.

Opposite arrangement

For opposite arrangement, a slide support is also attached for bridging between the fixed point connections.

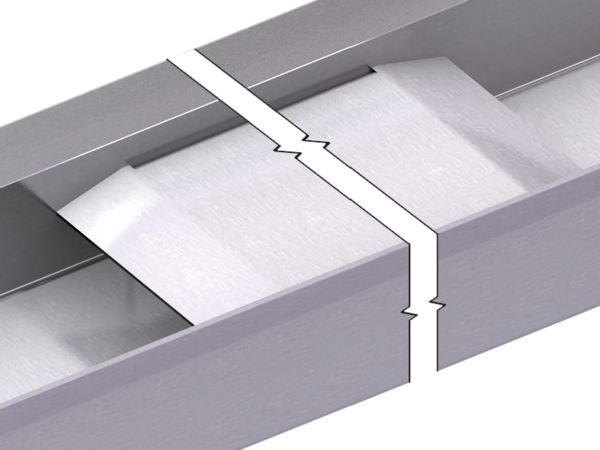

Closed design

One part channel closed at the bottom and one part slide support with run-on bevels.

Open design

One part channel closed at the bottom and divided slide support with run-on bevels.

Dirt and liquids can drop through without restrictions.

Closed design

One part channel closed at the bottom and one part slide support with run-on bevels.

Open design

One part channel closed at the bottom and divided slide support with run-on bevels.

Dirt and liquids can drop through without restrictions.

Dôležité informácie

A special slide support can be adhered to reduce sliding resistance and abrasion between cable carrier and support. We recommend the use of special slide supports for velocities > 0.5 m/s and for frequent move cycles.

Dimensions

Standard channel dimensions front
Standard channel dimensions above
Dôležité informácie

From hKA ≥ 200 mm, the guide channel flanks are additionally stabilized with alignment flanges or with connecting flanges.

Dôležité informácie

The dimension y refers only to open guide channel versions.

UNIFLEX Advanced series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
UA1455
– 36 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 4 BK + 24 2 b1 – 34 (FA-A) – 40 6,2 30 b1 – 65
– 36 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 4 BK + 24 2 b1 – 34,5 (FA-L) – 40 6,2 30 b1 – 65
– 36 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 7 BK + 24 2 b1 – 13,5 (FU) – 50 5,3 30 b1 – 40
Klzná podložka 38,5 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 7 BK + 27 2 b1 – 37 (FA-A) – 40 6,2 30 b1 – 65
Klzná podložka 38,5 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 7 BK + 27 2 b1 – 37,5 (FA-L) – 40 6,2 30 b1 – 65
Klzná podložka 38,5 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 7 BK + 27 2 b1 – 16,5 (FU) – 50 5,3 30 b1 – 40
UA1555
– 50 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 43 (FA) – 50 6,5 30 b1 – 85
– 50 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 16 (FU) 22,5 50 5,3 30 b1 – 40
Klzná podložka 53 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 9 BK + 29 2 b1 – 47 (FA) – 50 6,5 30 b1 – 85
Klzná podložka 53 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 9 BK + 29 2 b1 – 21 (FU) 22,5 50 5,3 30 b1 – 40
UA1665
– 60 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 47 (FA) – 60 8,5 30 b1 – 85
– 60 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 14 (FU) 22,5 60 5,3 30 b1 – 40
Klzná podložka 63 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 10 BK + 30 2 b1 – 52 (FA) – 60 8,5 30 b1 – 85
Klzná podložka 63 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 10 BK + 30 2 b1 – 19 (FU) 22,5 60 5,3 30 b1 – 40
UA1775
– 77 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 19,6 (FU) 20 60 8,5 30 b1 – 65
Klzná podložka 81,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 10 BK + 30 2 b1 – 24,6 (FU) 20 60 8,5 30 b1 – 65
UA1995
– 110 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 6 BK + 26 2 b1 – 28 (FU) 35 60 8,5 30 b1 – 60
Klzná podložka 116,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 11 BK + 31 2 b1 – 28 (FU) 35 60 8,5 30 b1 – 60

The designations for dimension A refer to the version of the cable carrier connection.

*   Dimension T for leg length support brackets (guiding channel open type for Bk ≥ 90 mm).
**   Dimension Y for guiding channel open for Bk ≥ 90 mm).

TKK39 series

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
TKK39
– 50 117 Bk + 5 BK + 25 2 b1 – 43 24 40 5,2 30 b1 – 40

The designations for dimension A refer to the version of the cable carrier connection.

K series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

When using aluminum hole stays, slide discs have to be placed on the side tabs between cable carrier and channel wall for spacing.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
K0650
– 57,5 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 19 (FU) 40 30 6,5 30 b1 – 65
Klzné krúžky 57,5 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 13 BK + 33 2 b1 – 27 (FA) 40 30 6,5 30 b1 – 65
Klzné krúžky 57,5 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 13 BK + 33 2 b1 – 27 (FU) 40 30 6,5 30 b1 – 65
K0900
– 78,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 20,5 (FU) 50 30 6,5 30 b1 – 65
Klzné krúžky 78,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 19 BK + 39 2 b1 – 34 (FA) 50 30 6,5 30 b1 – 75
Klzné krúžky 78,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 19 BK + 39 2 b1 – 34,5 (FU) 50 30 6,5 30 b1 – 75

The designations for dimension A refer to the version of the cable carrier connection.

M series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.
For type M0320 we recommend aluminum guide channels.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
M0475
Klzná podložka 41,5 70 (KR < 100)
125 (KR ≥ 100) 		Bk + 4 BK + 24 2 b1 – 39 (FI) 24 30 6,5 30 b1 – 55
M0650
Klzná podložka 60,6 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 55 (FAI) 30 30 6,5 30 b1 – 70
Klzná podložka 60,6 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 24 (FU) 22,5 30 6,5 30 b1 – 70
Offroad klzná podložka 62,2 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 55 (FAI) 30 30 6,5 30 b1 – 65
Offroad klzná podložka 62,2 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 24 (FU) 22,5 30 6,5 30 b1 – 65
M0950
Klzná podložka 83,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 70 (FAI) 40 30 8,5 30 b1 – 100
Klzná podložka 83,5 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 19,5 (FU) 35 30 8,5 30 b1 – 60
Offroad klzná podložka 86 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 70 (FAI) 40 30 8,5 30 b1 – 100
Offroad klzná podložka 86 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 19,5 (FU) 35 30 8,5 30 b1 – 60
M1250
Klzná podložka 99,5 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 6 BK + 26 3 b1 – 83 (FAI) 50 30 10,5 30 b1 – 125
Klzná podložka 99,5 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 6 BK + 26 3 b1 – 23 (FU) 35 30 11 30 b1 – 65
Offroad klzná podložka 103 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 6 BK + 26 3 b1 – 83 (FAI) 50 30 10,5 30 b1 – 125
Offroad klzná podložka 103 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 6 BK + 26 3 b1 – 23 (FU) 35 30 11 30 b1 – 65
M1300
– 120 250 (KR < 320)
400 (KR ≥ 320) 		Bk + 6 BK + 26 3 b1 – 27 (FU) 35 30 11 40 b1 – 75
Klzná podložka 127 250 (KR < 320)
400 (KR ≥ 320) 		Bk + 6 BK + 26 3 b1 – 27 (FU) 35 30 11 40 b1 – 75

The designations for dimension A refer to the version of the cable carrier connection.

TKHD series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
TKHD85
Klzná podložka 90,5 200 (KR < 350)
400 (KR ≥ 350) 		Bk + 6 BK + 26 2 b1 – 100 (FAI) 80 45 12 40 b1 – 80
TKHD85-R
Klzná podložka 200 (KR < 350)
400 (KR ≥ 350) 		Bk + 6 BK + 26 2 b1 – 100 (FAI) 80 45 12 40 b1 – 80
TKHD90
Klzná podložka 127,5 200 (KR < 310)
400 (KR ≥ 310) 		Bk + 6 BK + 26 2 b1 – 96 (FAI) 40 40 12 65 b1 – 65
TKHD90-R
Klzná podložka 200 (KR < 310)
400 (KR ≥ 310) 		Bk + 6 BK + 26 2 b1 – 96 (FAI) 40 40 12 65 b1 – 65

The designations for dimension A refer to the version of the cable carrier connection.

XL | XLT series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
XL1650
– 140 300 (KR < 350)
400 (KR ≥ 350) 		Bk + 6 BK + 26 3 b1 – 99 (FAI) 50 40 13,5 40 b1 – 130
Klzná podložka 147 300 (KR < 350)
400 (KR ≥ 350) 		Bk + 6 BK + 26 3 b1 – 99 (FAI) 50 40 13,5 40 b1 – 130

The designations for dimension A refer to the version of the cable carrier connection.

QUANTUM® series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
Q040
– 40 70 (KR < 110)
125 (KR ≥ 110) 		Bk + 4 BK + 24 2 b1 – 18 (FU) 14 30 6,6 40 b1 – 35
Q060
Klzná podložka 66 117 (KR < 190)
200 (KR ≥ 190) 		Bk + 9 BK + 29 2 b1 – 29 (FU) 29 30 6,6 40 b1 – 45
Q080
Klzná podložka 88 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 13 BK + 33 2 b1 – 38 (FU) 35 40 9 40 b1 – 70
Q100
Klzná podložka 108 250 (KR < 300)
400 (KR ≥ 300) 		Bk + 13 BK + 33 2 b1 – 43 (FU) 35 40 11 40 b1 – 105

The designations for dimension A refer to the version of the cable carrier connection.

TKA series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
TKA30
– 29,15 70 (KR < 95)
125 (KR ≥ 95) 		Bk + 4 BK + 24 2 b1 – 31 (FU) – 50 6,5 – –
TKA38
– 36,75 70 (KR < 95)
125 (KR ≥ 95) 		Bk + 4 BK + 24 2 b1 – 10,5 (FU) – 50 4,5 25 b1 – 55
TKA45
– 51 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 28 2 b1 – 12 (FU) 15 50 5,5 25 b1 – 60
TKA55
– 65 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 28 2 b1 – 16 (FU) 15 60 5,5 25 b1 – 75

The designations for dimension A refer to the version of the cable carrier connection.

UAT series

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
UAT1555
– 69 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 15 (FU) 25 40 5,5 30 b1 – 80
– 69 117 (KR < 200)
200 (KR ≥ 200) 		Bk + 5 BK + 25 2 b1 – 15 (FU) 40 40 5,5 30 b1 – 80

The designations for dimension A refer to the version of the cable carrier connection.

S/SX series | S/SX tubes

The cable carrier outer width without attachments Bk is taken into account for calculating the inner width of guide channel b1 and the overall width BKA.

Typový radh1
[mm] 		hKA
[mm] 		b1
[mm] 		BKA
[mm] 		s
[mm] 		A
[mm] 		B
[mm] 		C
[mm] 		D
[mm] 		T
[mm] 		Y
[mm]
S/SX 0650
Klzná podložka 56 125 (KR < 155)
200 (KR ≥ 155) 		Bk + 10 BK + 30 2 b1 – 47 45 15 6,4 30 b1 – 70
S/SX 0950
Klzná podložka 73 150 (KR < 200)
300 (KR ≥ 200) 		Bk + 14 BK + 34 2 b1 – 77 65 20 8,4 30 b1 – 100
S/SX 1250
Klzná podložka 99 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 12 BK + 32 3 b1 – 76 80 25 10,5 30 b1 – 100
Offroad klzná podložka 104 200 (KR < 300)
400 (KR ≥ 300) 		Bk + 12 BK + 32 3 b1 – 76 80 25 10,5 50 b1 – 100
S/SX 1800
Klzná podložka 155 300 (KR < 435)
500 (KR ≥ 435) 		Bk + 17 BK + 37 3 b1 – 94 115 30 13 50 b1 – 120

The designations for dimension A refer to the version of the cable carrier connection.

vodiaci kanál potrebný

Our engineers will be happy to help with your project planning – please contact us.

Dôležité informácie

From hKA ≥ 200 mm, the guide channel flanks are additionally stabilized with alignment flanges or with connecting flanges.

Dôležité informácie

The dimension y refers only to open guide channel versions.

Fixing Elements

Standard fixing with angle brackets (standard)

The angle brackets are mounted at the joins, ensuring precise connection of the joint areas in addition to fixing the channel to the substructure.

  • Optimum alignment of the joins
  • Reduced installation times
  • Minimum number of screw connections
  • Reliable fixing, even under rough conditions
Standard channel Fixing angle Brackets Front
Standard channel Fixing angle Brackets Side
Standard channel Fixing angle Brackets Above
Standard channel Fixing angle Brackets Perspective
s
[in mm]		b2
[in mm]		X1
[in mm]
2
b1 + 54104
3
b1 + 56106
Dôležité informácie

The figure shows an open channel version

Dôležité informácie

The sheet metal thickness “s” corresponds to the respective wall thickness “s” of the channel.

Dôležité informácie

As a standard, the angle brackets included with the delivery are installed on all joins as well as at both ends of a channel. If you require more angle brackets beyond this, please state this when ordering.

Dôležité informácie

The length of the C-rail depends on the channel width and is supplied in standard lengths. Please contact us if you require custom lengths.

Calculating C-profile length
C-profile length LP: LP = b1 + 106
C-profile length LP rounded to 50 mm
Fixing kit (optional)

The delivery scope of the standard channel does not include the optional joining clamp fixing kit.

Fixing kit

  1. C-rail (length depends on b1)
  2. Hexagon socket screws
  3. Slide nut
Fixing with alignment flanges and floor fixing plate

The fixing tabs are mounted at the joins, ensuring precise connection of the joint areas in addition to fixing the channel to the substructure.

  • Optimum alignment of the joins
  • Reduced installation times
  • Minimum number of screw connections
  • Push-to-connect system
Standard channel fixing alignment flanges
Calculating C-profile length
C-profile length LP: LP = b1 + 105
C-profile length LP rounded to 50 mm
Fixing with floor fixing bracket

The floor fixing brackets are mounted at the joins, ensuring precise connection of the joint areas in addition to fixing the channel to the substructure.

  • Easy alignment of the joins
  • Reduced installation times
  • Minimized number of screw connections
Standard channel fixing floor fixing bracket
Calculating C-profile length
C-profile length LP: LP = b1 + 66
C-profile length LP rounded to 50 mm
Fixing with lateral connecting flange

The unsupported connecting flanges are mounted at the joins, ensuring precise connection of the joint areas in addition to fixing the channel to the substructure.

  • Unsupported joins without support (self supporting) through flange connections
  • Reliable, secure connection even with extreme vibrations or in un­supported channel arrangement
Standard channel fixing lateral connection flange

Order

To order the standard channel, please provide the following information:

  • Number of guide channels
  • Material
  • Version of guide channel
  • Part length
  • Total length of channel
  • Slide support length LKA'
  • Floor fixing
  • Join connection
  • Slide support height h1
  • Outer height of guide channel hKA
  • inner width of guide channel b1

K tomu patrí

Vodiče pre nosiče energie – TRAXLINE®

Spoľahlivý, robustný s vysokou dostupnosťou. Profitujte z dlhoročných skúseností a z priebežnej optimalizácie overenou počas testov i v praxi. TRAXLINE® vodiče pre kompetentné systémové poradenstvo ako aj servis po celom svete.

na TRAXLINE®

Systémy nosičov energií pripravené na zapojenie – TOTALTRAX®

Od samostatných vedení až po komplexné systémy pripravené na zapojenie, v počte 1 až po série - po celom svete sú v nasadení tisícky osvedčených systémov. Prednosti TOTALTRAX® systémov sú zjavné: jedna kontaktná osoba, jedno objednávacie číslo, dodávka just in time na želané miesto, krátke prestoje vďaka Plug & Play montáži.

na TOTALTRAX®

Príslušenstvo

Spoľahlivé odvíjanie a optimálne kĺzanie pri dlhých pojazdoch

na Podporné kanály
na Vodiace kanály

Na optimálne umiestnenie pri dynamickom použití káblov

k Odľahčenie v ťahu

Služby

Konfigurátor produktu
Konfigurátor produktu
Uzavrieť

Konfigurátor produktu

  • Konfigurovať efektívne, rýchlo a kompletne – výsledkom bude Váš systém nosičov energie s optimálnym pomerom cena / výkon
  • Online Konfigurátor produktuEngineer + zodpovedajúce CAD modely CADbez zmeny platformy
Konfigurátor produktu
CADenas
CADenas
Uzavrieť

CADenas

  • Skráťte Vaše konštrukčné časy
  • Urýchlite Váš proces návrhu
  • Originálne dáta priamo od výrobcu
  • 3D komponentné modely v rôznych formátoch CAD
CADenas
Glossar
Glossar
Uzavrieť

Glossar

nosiče energií – prehľad všetkých skratiek a piktogramov

Glossar
Technické informácie
Technické informácie
Uzavrieť

Technické informácie

Konštrukčné smernice:

  • Výber vhodného nosiča energie
  • Inštalačné pokyny pre káble a hadice
  • Instalačné varianty
Technické informácie
Literatúra
Literatúra
Uzavrieť

Literatúra

Aktuálny informačný leták TSUBAKI KABELSCHLEPP :

Download ako PDF-súbor
Požiadať o katalógy a brožúry v tlačenej podobe
Product filter
Product filter
Uzavrieť

Product filter

Our product filter supports you in finding the right cable carrier. Simply select your desired parameters and you will quickly get an overview of all suitable type series.

Product filter
Konfigurátor produktu
Konfigurátor produktu
CADenas
CADenas
Glossar
Glossar
Technické informácie
Technické informácie
Literatúra
Literatúra
Product filter
Product filter
Zmeny sú vyhradené
Kontakt
Kontaktujte nás:
Vaša Kontaktná osoba:
e-mail: info@kabelschlepp.sk
